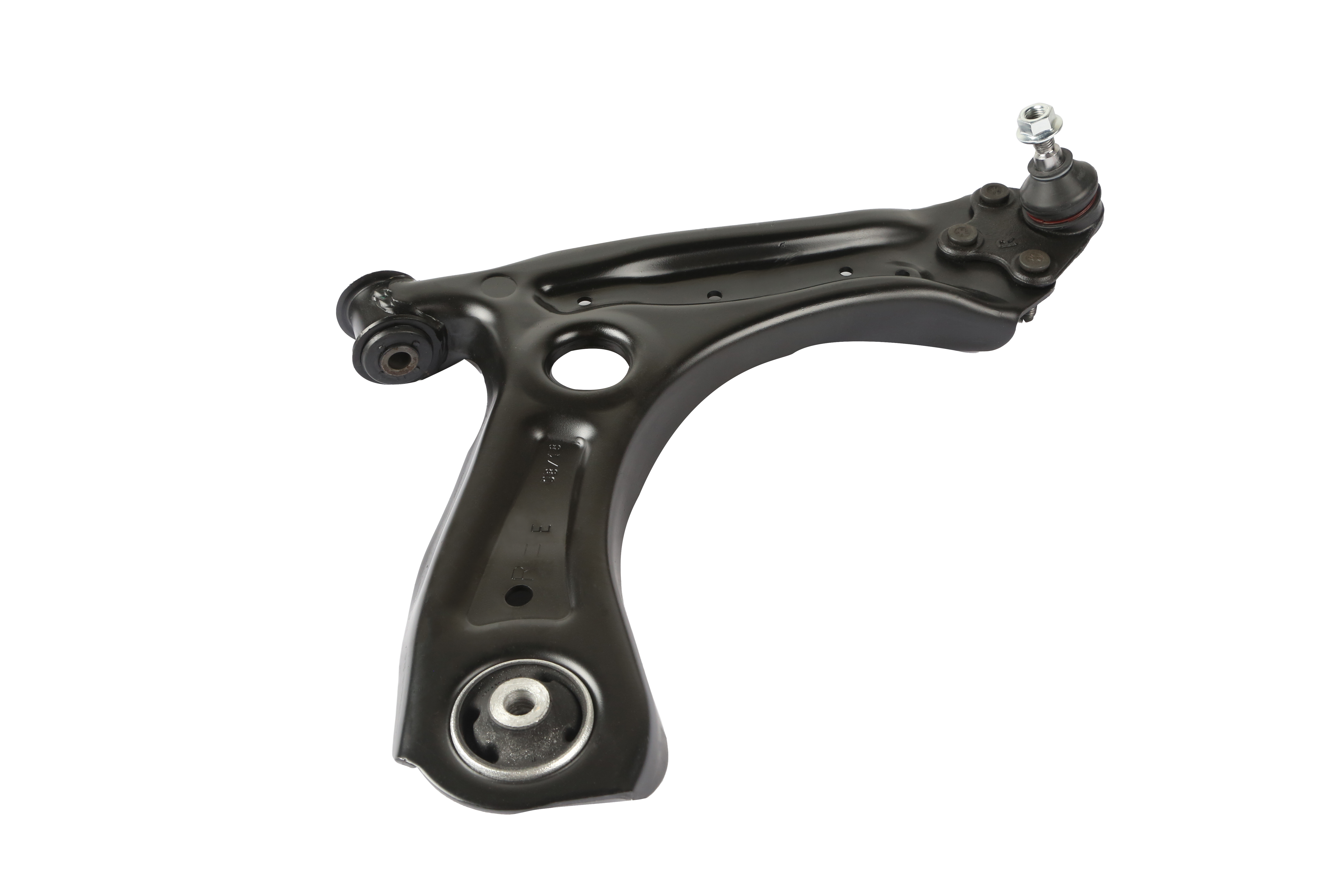

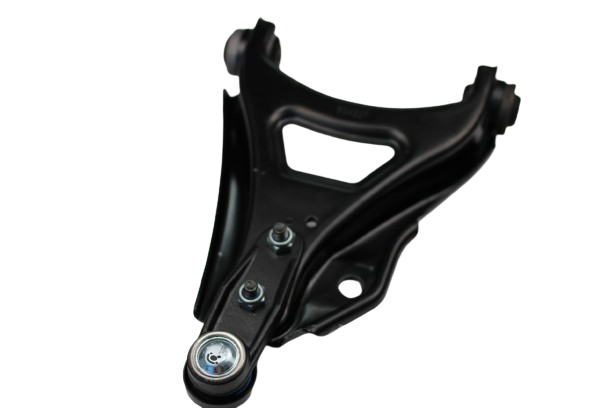

Qu'est-ce qu'un bras de suspension et quel est son rôle ?
Le bras de suspension, ou triangle de suspension, est un composant clé de la liaison au sol d’un véhicule. Il relie le châssis au porte-fusée et assure le maintien de la géométrie des roues tout en absorbant les irrégularités de la route. Sa forme triangulaire lui offre une grande rigidité horizontale tout en permettant un mouvement vertical, garantissant ainsi un bon contrôle du carrossage, de la chasse, du pincement et de la hauteur du centre de roulis.
Les bras de suspension jouent un rôle déterminant dans la tenue de route, la stabilité directionnelle et le confort de conduite. Leur état influence directement l'usure des pneumatiques, la précision de la direction et la sécurité active du véhicule.

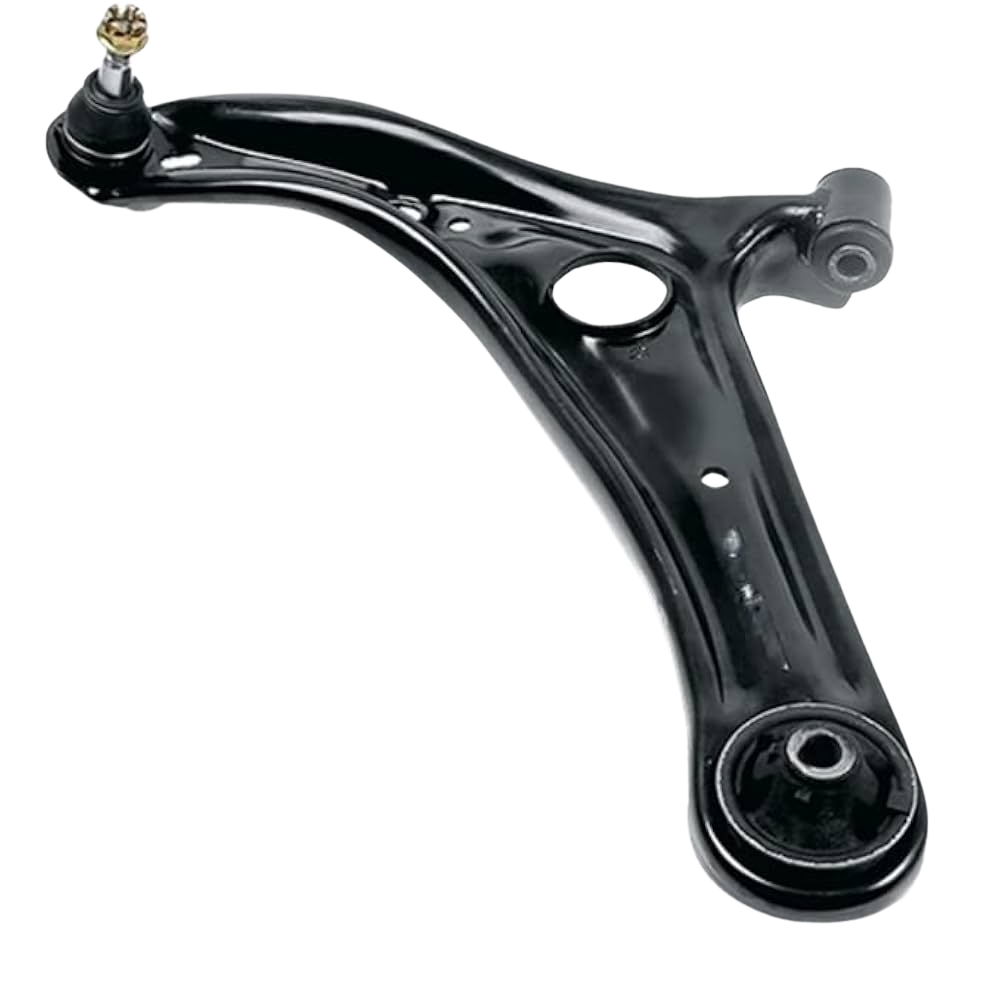

Analyse Technique du Bras de Suspension
Types de bras de suspension
Les bras de suspension sont des composants essentiels qui existent en différents types pour répondre aux besoins spécifiques des systèmes de suspension et aux conditions de conduite.

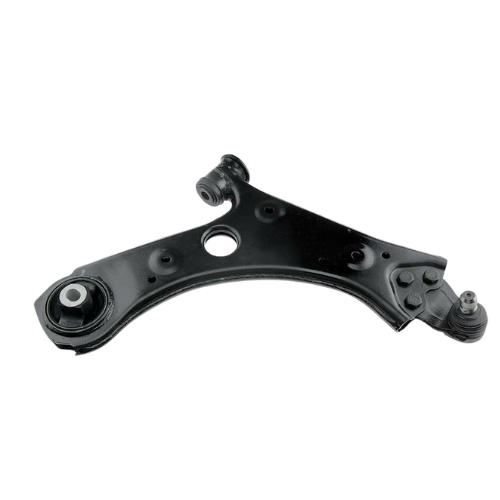

Bras de suspension transversal
Le bras de suspension transversal est monté perpendiculairement à l'axe longitudinal du véhicule. Sa fonction principale est de contrôler les mouvements latéraux de la roue et de maintenir son alignement optimal lors des virages ou des irrégularités de la route.
Couramment utilisé dans les systèmes de suspension multibras, il joue un rôle clé dans la stabilité directionnelle et permet une répartition précise des charges latérales.

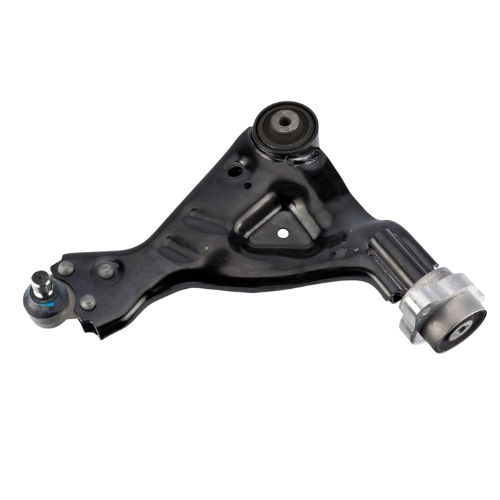

Bras de suspension en A
Caractérisé par sa forme triangulaire qui assure une grande rigidité structurelle. Il supporte à la fois les forces verticales et latérales exercées sur la roue, tout en permettant un mouvement fluide de la suspension.
Utilisé dans les suspensions à double triangulation, ce type de bras assure un meilleur contrôle de la géométrie des roues, améliorant la précision de conduite et la tenue de route.

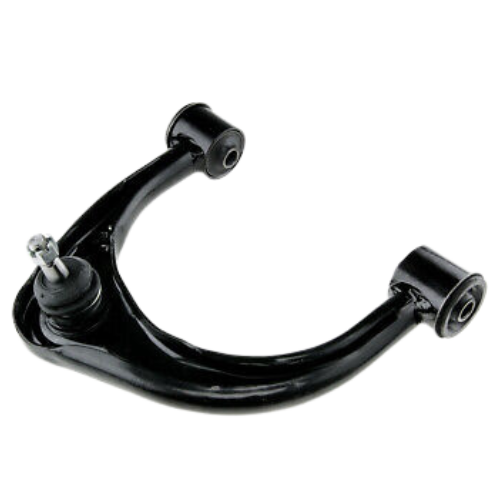

Bras de suspension supérieur
Situé au-dessus du moyeu de roue, il fonctionne en coordination avec le bras inférieur pour maintenir le bon angle de carrossage. Il contribue à stabiliser la roue et à compenser les variations d'angle lors des mouvements de suspension.
Essentiel dans les systèmes à double triangulation, il joue un rôle majeur dans le confort de conduite et la durabilité des composants.

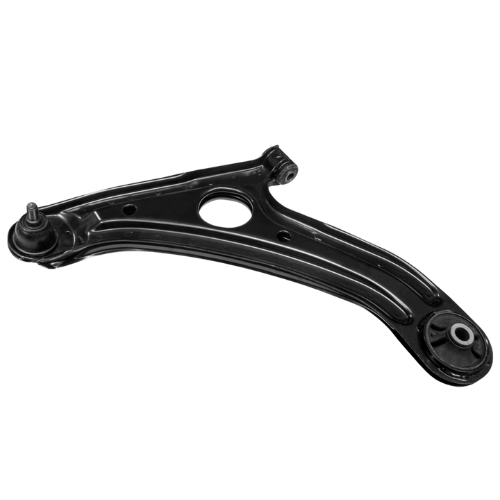

Bras de suspension inférieur
Monté sous le moyeu de roue, il supporte la majeure partie de la charge verticale du véhicule. Il permet à la roue de se déplacer verticalement tout en maintenant une bonne stabilité latérale.
Très sollicité lors des freinages et accélérations, ce bras est conçu pour résister à des forces importantes et assurer un ancrage solide pour l'ensemble de la suspension.

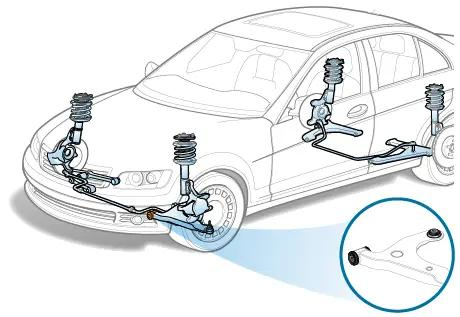

Où se situent les bras de suspension sur un véhicule ?
Les bras de suspension sont des composants essentiels du système de suspension. Ils se situent entre le châssis du véhicule et le porte-fusée (ou moyeu), assurant la liaison mécanique tout en permettant le mouvement vertical de la roue.
Bras de suspension inférieur
Positionné sous le moyeu de roue, ce bras supporte la charge principale du véhicule. Il permet à la roue de monter ou descendre tout en conservant un bon alignement latéral. Ce type de bras est très sollicité, notamment lors des freinages ou des accélérations.
Bras de suspension supérieur
Monté au-dessus du moyeu, il complète le bras inférieur dans les systèmes à double triangulation. Il stabilise la roue, corrige les variations de carrossage et contribue à la précision de la tenue de route.
Disposition transversale ou longitudinale
Selon la géométrie de la suspension (multibras, MacPherson, etc.), les bras peuvent être orientés transversalement ou longitudinalement. Leur rôle reste de guider le mouvement de la roue tout en assurant la stabilité du véhicule.
Quels sont les symptômes d’un bras de suspension usé ou défectueux ?
Un bras de suspension endommagé peut affecter la tenue de route, la sécurité du véhicule et provoquer une usure prématurée d’autres composants. Voici les signes que tout conducteur peut repérer :
Claquements métalliques ou bruits sourds lors du passage sur des bosses ou des virages.
Vibrations inhabituelles dans le volant, notamment à basse vitesse.
Tendance du véhicule à tirer d’un côté, malgré un bon parallélisme.
Usure anormale ou irrégulière des pneus.
FAQ Technique sur les Bras de suspension
Réponses aux questions techniques les plus fréquentes concernant les bras de suspension
Qu'est-ce qu'un bras de suspension et à quoi sert-il ?
Le bras de suspension relie le châssis à la roue. Il assure le guidage vertical de la roue tout en maintenant sa position latérale et longitudinale, garantissant ainsi la stabilité du véhicule.
Quels sont les signes d’un bras de suspension endommagé ?
- Claquements lors de la conduite
- Usure irrégulière des pneus
- Direction instable ou imprécise
- Vibrations dans le volant
Peut-on rouler avec un bras de suspension usé ?
Non. Un bras de suspension défectueux compromet la sécurité du véhicule. Il peut provoquer une perte de contrôle, surtout à haute vitesse ou en cas de freinage brusque.
Quelle est la durée de vie d’un bras de suspension ?
En moyenne entre 100 000 et 150 000 km, mais cela dépend de l’usage. Les silentblocs peuvent nécessiter un remplacement plus fréquent.
Un choc peut-il endommager un bras de suspension ?
Oui. Un nid-de-poule, un trottoir heurté à grande vitesse ou un accident peuvent tordre ou fissurer un bras de suspension.
Les bras de suspension sont-ils tous identiques ?
Non. Leur forme, taille et fonction varient selon leur position (avant/arrière), le type de véhicule et l’architecture de la suspension.
