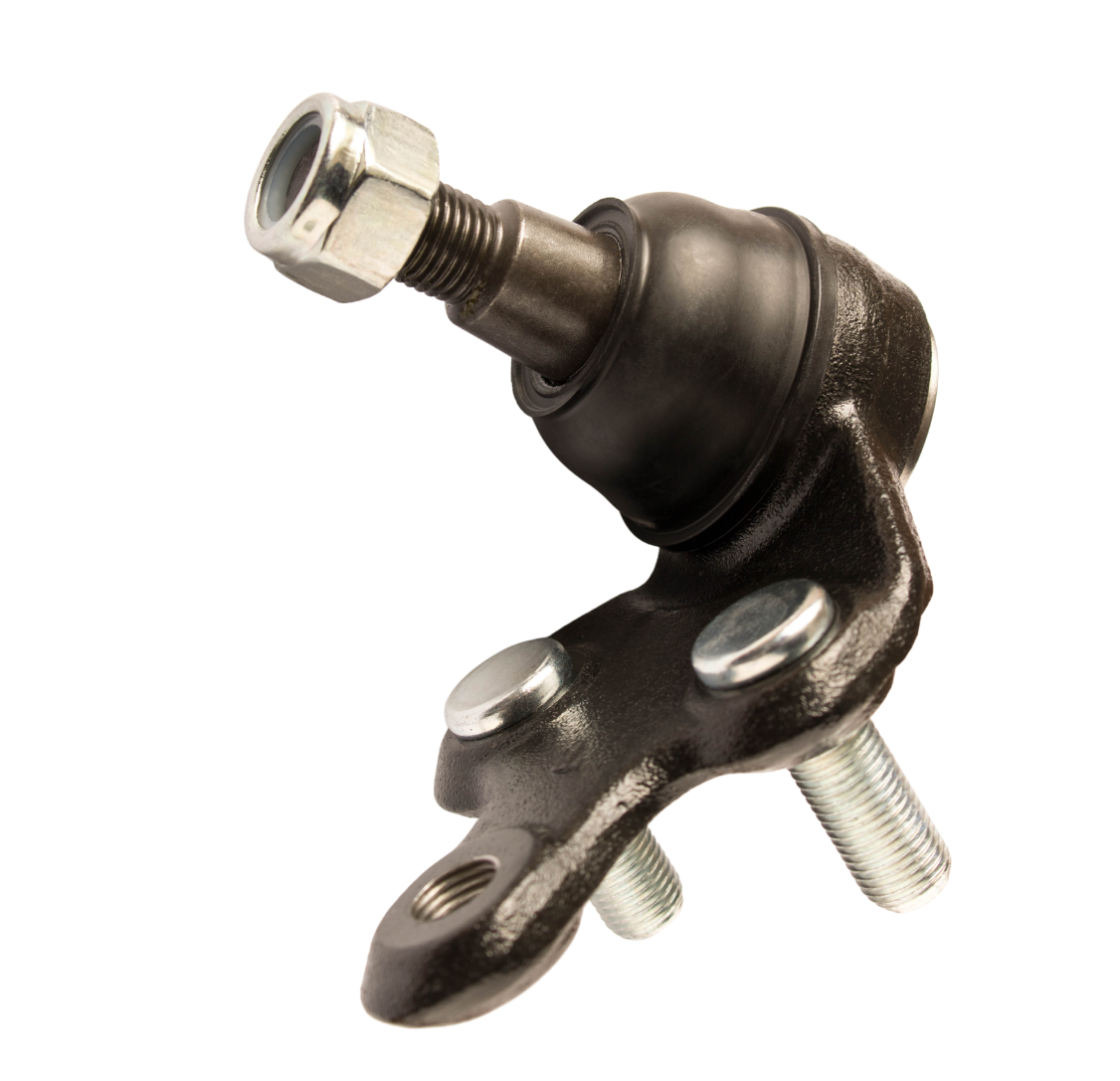

Qu'est-ce qu'une rotule ?
Une rotule est un composant automobile utilisé pour relier les bras de commande et les éléments de la suspension dans le système de suspension d'un véhicule. Elle permet une rotation et une mobilité dans divers angles grâce à sa tête sphérique associée à une douille ou une base correspondante.
La tête sphérique autorise le bras de commande à se déplacer dans différentes directions, permettant à la roue de s'adapter aux conditions de route variables et facilitant le mouvement ainsi que la flexibilité du système de suspension.
Les rotules jouent un rôle crucial en reliant divers éléments de la suspension, assurant ainsi leur fonctionnement harmonieux. Lorsqu'un véhicule rencontre différentes surfaces et angles de route, la conception des rotules permet au système de suspension de pivoter et de s'articuler librement, maintenant un contact optimal entre les roues et le sol.
Spécifications Techniques de Rotule Automobile
Axe de rotule
L'axe de rotule subit un processus de revêtement spécialisé qui améliore significativement ses caractéristiques de performance. Ce traitement offre une résistance supérieure à la corrosion par rapport aux composants standards, avec une résistance au test de brouillard salin dépassant 500 heures. Le revêtement améliore également la résistance à la fatigue de 40% et réduit les taux d'usure dans les applications à charge élevée.
Spécifications Techniques :
- Matériau : Acier allié de haute qualité
- Traitement de surface : Revêtement phosphate multicouche
- Dureté : 58-62 HRC
- Résistance à la traction : ≥ 850 MPa
- Résistance à la corrosion : Test brouillard salin 500+ heures

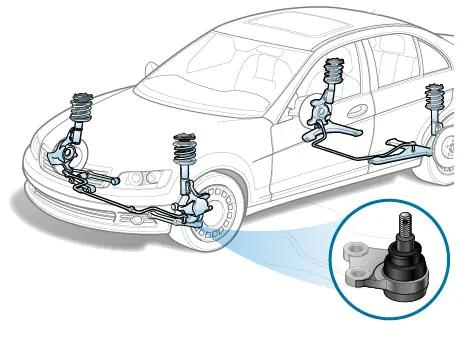

Localisation de la rotule
La rotule se trouve à proximité de la roue, étant fixée d'un côté à la crémaillère de direction et de l'autre au bras de commande. On la retrouve couramment dans la suspension avant des automobiles.
Dans un système de suspension avant, il y a généralement deux rotules par roue avant, connectant respectivement les bras de commande supérieurs et inférieurs. Ces rotules permettent aux roues avant de pivoter lors de la direction tout en absorbant les mouvements et les vibrations du système de suspension.
Position stratégique
Positionnement optimal pour assurer la stabilité et la maniabilité du véhicule
Double présence
Deux rotules par roue avant pour une maîtrise complète du mouvement
Symptômes d'une rotule défectueuse
Les signes d'usure ou de défaillance d'une rotule peuvent compromettre la sécurité et les performances de votre véhicule.
Usure anormale des pneus
Une rotule défaillante peut altérer la géométrie de la suspension, provoquant une usure irrégulière des pneus, comme des zones usées de manière inégale.
Bruits de claquement ou de cognement
Une rotule usée peut générer des bruits de claquement, surtout lors du passage sur des bosses ou des routes irrégulières, particulièrement perceptibles dans les virages.
Vibrations ou tremblements
L'usure d'une rotule peut se traduire par des vibrations ou des secousses ressenties au volant ou dans la carrosserie, qui peuvent s'accentuer à certaines vitesses.
Sensation de direction flasque
Une rotule dégradée peut entraîner une perte de précision dans la direction, la rendant moins réactive et plus difficile à contrôler.
Autres symptômes à surveiller
Vérification de l'usure des rotules
Pour maintenir la fiabilité du système de suspension et de direction, il est essentiel de vérifier l'usure des rotules. Utilisez notre simulateur interactif pour comprendre les tests de diagnostic et interpréter les résultats.
Stationnement sur une surface plane
Garez le véhicule sur une surface plate et activez le frein de stationnement.
Inspection visuelle
Recherchez des signes d'endommagement tels que fissures, déchirures ou corrosion excessive.
Levage du véhicule
Utilisez un cric pour soulever l'avant du véhicule et stabilisez-le avec des chandelles.
Test de traction latérale
Saisissez le pneu aux positions de 3h et 9h et effectuez des mouvements de poussée et de traction.
Test de basculement
Maintenez le pneu aux positions de 6h et 12h et effectuez un mouvement de va-et-vient.
Vérification des bruits
Écoutez attentivement d'éventuels cliquetis, cognements ou grincements lors des tests.
Recherche de fuites
Pour les rotules équipées d'un orifice de graissage, inspectez les alentours pour déceler toute fuite.
Inspection de la gaine
Vérifiez l'état de la gaine ou du capuchon anti-poussière. Une gaine endommagée expose la rotule aux contaminants.
FAQ Technique sur les Rotules de Suspension
Réponses aux questions techniques les plus fréquentes concernant les rotules de suspension et leur maintenance
Différence entre rotules supérieures et inférieures
Les rotules inférieures supportent tout le poids du véhicule et subissent des contraintes de compression maximales. Elles intègrent des roulements renforcés pour cette sollicitation.
Les rotules supérieures gèrent les forces de tension et le contrôle géométrique de la suspension, avec une conception plus légère mais précise.
Les rotules inférieures s'usent 40% plus vite que les supérieures à cause de leur charge permanente !
Pourquoi les rotules de suspension s'usent-elles ?
L'usure provient de la dégradation de la sphère métallique et de son logement. Les mouvements constants, les charges variables et les contaminations érodent les surfaces de contact.
Une rotule effectue environ 2 millions de cycles par année - soit 5 500 mouvements quotidiens en usage normal !
Signes critiques d'usure des rotules
Les symptômes d'alerte majeurs incluent :
- Claquements métalliques sur les bosses - jeu excessif
- Vibrations dans le volant - géométrie compromise
- Usure irrégulière des pneus - parallélisme défaillant
- Bruits sourds en virage - rotule déchaussée
- Capuchon fissuré - contamination imminente
Rotules d'origine vs aftermarket : quelle différence ?
Les rotules d'origine bénéficient de spécifications exactes du constructeur et de matériaux sélectionnés pour le véhicule, garantissant une compatibilité parfaite.
Les pièces aftermarket de qualité peuvent offrir des performances équivalentes voire supérieures, avec parfois des innovations plus récentes.
Attention : une rotule bas de gamme peut provoquer une rupture - privilégiez toujours la qualité certifiée !
Durée de vie réelle des rotules de suspension
La longévité varie selon les conditions d'utilisation :
- Conduite urbaine avec nids-de-poule : 60 000 - 90 000 km
- Usage mixte équilibré : 120 000 - 180 000 km
- Conduite autoroutière : 180 000 - 250 000 km
- Conduite sportive/off-road : 45 000 - 80 000 km
Les rotules inférieures s'usent 30% plus vite que les supérieures !
Comment diagnostiquer l'état d'une rotule ?
Méthodes de diagnostic fiables :
- Test de jeu radial - soulevez le véhicule et testez le mouvement
- Inspection visuelle du capuchon - aucune fissure tolérée
- Écoute des bruits lors des manœuvres lentes
- Contrôle de l'usure des pneus - symétrie obligatoire
- Règle d'or : 0,3mm de jeu = remplacement immédiat !
